แท่นกันกระแทกยางกันกระแทกขา MV Fender UHMW-PE Pads สำหรับ Port Quay
คำอธิบาย
บังโคลนที่ขาเป็นยางกันกระแทกแบบโมดูลาร์ประสิทธิภาพสูงพร้อมรูปทรงที่สวยงาม ติดตั้งง่าย บำรุงรักษาเพียงเล็กน้อย และประสิทธิภาพสูงและการดูดซับพลังงานอย่างมีประสิทธิภาพบังโคลนที่ขามีการติดตั้งหลายแบบและสามารถตอบสนองความต้องการของท่าเรือต่างๆการติดตั้งแบบผสมผสานสามารถลดประสิทธิภาพการบีบอัดระหว่างการวางแนวโค้งได้

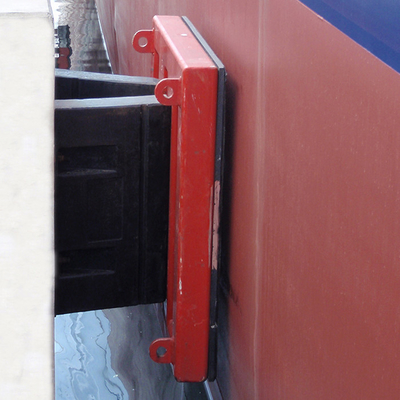

ยางกันกระแทกขาสามารถติดตั้งได้ทั้งแนวตั้งและ/หรือแนวนอน ซึ่งเหมาะมากสำหรับพื้นที่จำกัดใช้สำหรับท่าเรือขนาดเล็กไปจนถึงโครงสร้างที่จอดเรือขนาดใหญ่บังโคลนนี้สามารถติดตั้งกับแผ่นพื้นผิว UHMW-PE หรือแผ่นเหล็กได้เมื่อเทียบกับบังโคลนโค้งแบบเดิม มันให้โซลูชันที่คุ้มค่าและมีประสิทธิภาพสูงในพื้นที่จำกัด
ความสูงของบังโคลนขาที่เราผลิตและให้บริการมีตั้งแต่ 250 ถึง 1,600 มม. และความยาวมาตรฐานอยู่ระหว่าง 500 ถึง 2,000 มม.ขนาดอื่น ๆ ตามคำขอ
ข้อมูลจำเพาะ
| ชื่อผลิตภัณฑ์ | แท่นกันกระแทกยางกันกระแทกขา MV Fender UHMW-PE Pads สำหรับ Port Quay |
| ชื่อแบรนด์ | DockFender |
| หมายเลขรุ่น | DF-MV800 |
| วัสดุ | ยางธรรมชาติต่อต้านริ้วรอย |
| รูปร่าง | NR เรียบ |
| พิมพ์ | ขา / MV Type |
| สี | สีใดก็ได้หรือตามสี Pantone |
| ตัวอย่าง | มีตัวอย่างฟรี 1-2 ชิ้น |
| พื้นฐานการผลิต | การวาดภาพผลิตภัณฑ์ ไฟล์ 3D หรือตัวอย่างที่มีอยู่ |
| เทคนิคกระบวนการ | การฉีดขึ้นรูป, เครื่องจักรกลซีเอ็นซี, การอัดรีด, การหล่อ ฯลฯ |
| ความอดทน | ±0.05mm |
| เวลานำ | 7-15 วันสำหรับการปั้น 10-15 วันสำหรับการผลิตจำนวนมาก |
| พิมพ์ | ข้อมูลจำเพาะหลัก | ||||||||
| ชม | อา | บี | ค | ดี | หลี่ | อี | พี | สลักเกลียว | |
| DF-MV300 | 300 | 47 | 94 | 15 | 94 | 2000 | 250 | 500 | M20 |
| DF-MV400 | 400 | 63 | 125 | 17 | 124 | 2000 | 250 | 500 | M24 |
| DF-MV500 | 500 | 87 | 158 | 20 | 142 | 2000 | 250 | 500 | M30 |
| DF-MV550 | 550 | 87 | 172 | 20 | 170 | 2000 | 250 | 500 | M30 |
| DF-MV600 | 600 | 87 | 188 | 20 | 199 | 2000 | 250 | 500 | M30 |
| DF-MV750 | 750 | 118 | 235 | 26 | 230 | 2000 | 250 | 500 | M36 |
| DF-MV800 | 800 | 129 | 250 | 26 | 240 | 2000 | 250 | 500 | M36 |
| DF-MV1000 | 1000 | 162 | 322 | 31 | 310 | 2000 | 250 | 500 | M42 |
| DF-MV1250 | 1250 | 202 | 401 | 36 | 388 | 2000 | 250 | 500 | M48 |
| DF-MV1450 | 1450 | 228 | 454 | 41 | 454 | 2000 | 250 | 500 | M48 |
| DF-MV1600 | 1600 | 257 | 500 | 50 | 480 | 2000 | 250 | 500 | M56 |
คุณสมบัติ
1. การออกแบบโมดูลาร์ เหมาะสำหรับพื้นที่ขนาดเล็ก
2. ง่ายต่อการติดตั้ง บำรุงรักษา และเปลี่ยน
3. การออกแบบน้ำหนักเบา เหมาะสำหรับการจัดเรียงแนวตั้ง แนวนอน และแบบผสม
4. การดูดซับพลังงานสูงต่อหน่วยน้ำหนัก
5. แรงเฉือนตามยาวที่แข็งแกร่งและช่วงประสิทธิภาพที่กว้าง
แอปพลิเคชั่น
● ท่าเทียบเรือคอนเทนเนอร์
● ร้านขายของชำ
● สถานี Ro-Ro
● ท่าเทียบเรือบรรทุก
● ท่าเทียบเรือขนาดเล็ก
● กำแพงบังโคลน
● เรือบรรทุกเครื่องบิน
คุณสมบัติของยาง
สารประกอบยางได้รับการออกแบบให้มีอายุการใช้งานยาวนานในสภาพแวดล้อมทางทะเลบังโคลนทั้งหมดผลิตขึ้นโดยใช้สารประกอบยางธรรมชาติและ/หรือยางสังเคราะห์คุณภาพสูง ซึ่งได้รับการคิดค้นขึ้นเพื่อประสิทธิภาพและความน่าเชื่อถือสูง
สารประกอบยางรวมถึงสารเติมแต่งเพื่อต้านทานผลกระทบของโอโซนและแสงอัลตราไวโอเลตกระบวนการวัลคาไนซ์ (อุณหภูมิ ความดัน และเวลา) ได้รับการควบคุมอย่างเข้มงวดเพื่อให้แน่ใจว่าผลิตภัณฑ์ที่เป็นเนื้อเดียวกันพร้อมคุณสมบัติทางกายภาพที่ดีเยี่ยมและความแข็งแรงของพันธะระหว่างยางกับโลหะ
► สารประกอบเกรดมารีน
► ธรรมชาติและ/หรือสังเคราะห์
► ต้านทานโอโซนและยูวี
► แรงยึดเหนี่ยวที่ดีเยี่ยม
► เป็นเนื้อเดียวกันอย่างเต็มที่
► รีไซเคิลได้อย่างเต็มที่
สารประกอบบังโคลนยางขึ้นรูปยังเป็นไปตามมาตรฐาน ASTM D 2000:
3BA 720 A14 B13 C12 EA14 F17
3BA 620 A14 B13 C12 EA14 F17
| คุณสมบัติทางกายภาพ | หน่วย | วิธีทดสอบ | ค่า | ทดสอบ |
| แรงดึง | MPa | ISO 37 | ≥16 | ใช่ |
| การยืดตัวเมื่อขาด | % | ISO 37 | ≥350 | ใช่ |
| แรงฉีกขาด | N/mm | ISO 34–1(หลุมศพ) | ≥70 | ใช่ |
| ความแข็ง | ฮา | ISO 868 | ≤78 | ใช่ |
| การเปลี่ยนแปลงความต้านแรงดึง |
% |
ISO188 |
≤20 |
ใช่ |
| มีอายุ 96 ชม. ที่อุณหภูมิ 70°C | ||||
| การเปลี่ยนแปลงในการยืดตัวเมื่อขาด |
% |
ISO188 |
≤20 |
ใช่ |
| มีอายุ 96 ชม. ที่อุณหภูมิ 70°C | ||||
| เปลี่ยนความแข็ง |
ฮา |
ISO 868 |
≤6 |
ใช่ |
| มีอายุ 96 ชม. ที่อุณหภูมิ 70°C | ||||
| ชุดบีบอัด | % | ISO 815 | ≤30 | ใช่ |
| ความต้านทานต่อโอโซน |
– |
ISO 1431–1 |
ไม่มีรอยแตก |
ใช่ |
| 50pphm ที่ความเครียด 20%, 40°C, 100h | ||||
| ปริมาณการเปลี่ยนแปลงในน้ำมัน (ASTM Oil 1) | % | ISO 1817 | ≤10 | ไม่จำเป็น* |
| การเปลี่ยนแปลงปริมาณในน้ำทะเล |
% |
ISO 1817 |
–5to+10 |
ไม่จำเป็น* |
| 36g NaCl/ลิตร;28 วัน 95 °C | ||||
| ทนต่อการขัดถู | mm³ | ISO 4649 | ≤100 | ไม่จำเป็น* |
| ความแข็งแกร่งของพันธะ | N/mm² | ISO 814 | ≥7 | ไม่จำเป็น* |
| DynamicFatigue*(15,000 รอบ) | - | ISO 132 | เกรด 0-1 | ไม่จำเป็น* |
| ทนต่ออุณหภูมิต่ำ | - | ISO 812 | ผ่าน | ไม่จำเป็น* |
