บังโคลนยางแบบ Heavy Duty พร้อมกันชนพอร์ต Dock แบบโมดูลาร์
คำอธิบาย

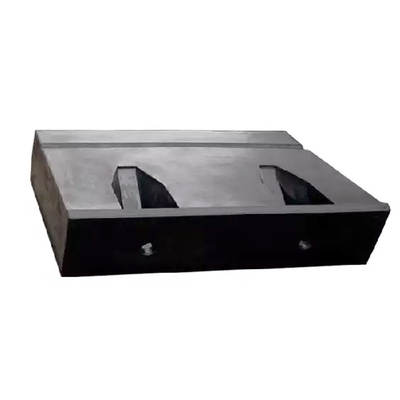

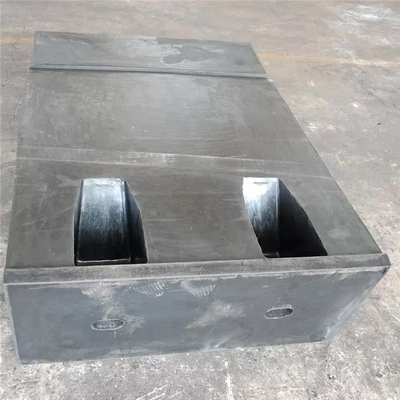

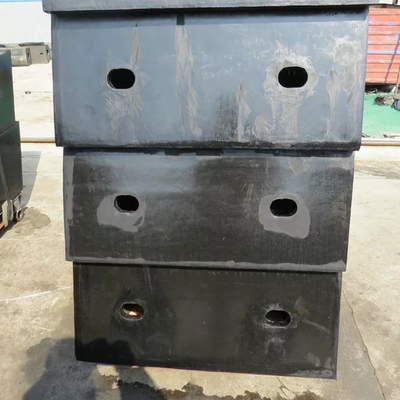

บังโคลนยาง Element โดดเด่นด้วยการออกแบบโมดูลาร์ที่มีความยาวและทิศทางรวมกันได้ไม่จำกัดโดยทั่วไป ประกอบด้วยขาคู่และเกราะ UHMW-PE ที่มีพื้นผิวสัมผัสขนาดใหญ่จนถึงแรงที่พื้นผิวต่ำตามคำขอของคุณ มันสามารถใช้ร่วมกับแผงเหล็กสำหรับงานหนักที่มีเปลวไฟโค้ง, เข็มขัด, แรงดันตัวถังต่ำและกระแสน้ำสูง
Element Fender รวมยาง FE Element Fenders เข้ากับแผ่นด้านหน้า UHMW-PE และตัวดันสายพานหากจำเป็นเป็นทางเลือกที่คุ้มค่าสำหรับการใช้งานบางอย่างเมื่อเทียบกับแผงเหล็กSpecial Element Fender พบได้ทั่วไปในทะเลบอลติก ทะเลดำ หรือทะเลเมดิเตอร์เรเนียน
ข้อมูลจำเพาะ
| ชื่อผลิตภัณฑ์ | บังโคลนยางแบบ Heavy Duty พร้อมกันชนพอร์ต Dock แบบโมดูลาร์ |
| ชื่อแบรนด์ | DockFender |
| หมายเลขรุ่น | DF-E600 |
| วัสดุ | ยางธรรมชาติต่อต้านริ้วรอย |
| รูปร่าง | NR เรียบ |
| พิมพ์ | ขา / MV Type |
| สี | สีใดก็ได้หรือตามสี Pantone |
| ตัวอย่าง | มีตัวอย่างฟรี 1-2 ชิ้น |
| พื้นฐานการผลิต | การวาดภาพผลิตภัณฑ์ ไฟล์ 3D หรือตัวอย่างที่มีอยู่ |
| เทคนิคกระบวนการ | การฉีดขึ้นรูป, เครื่องจักรกลซีเอ็นซี, การอัดรีด, การหล่อ ฯลฯ |
| ความอดทน | ±0.05mm |
| เวลานำ | 7-15 วันสำหรับการปั้น 10-15 วันสำหรับการผลิตจำนวนมาก |
| พิมพ์ | ข้อมูลจำเพาะหลัก | ||||||||
| ชม | อา | บี | ค | ดี | หลี่ | อี | พี | สลักเกลียว | |
| DF-MV300 | 300 | 47 | 94 | 15 | 94 | 2000 | 250 | 500 | M20 |
| DF-MV400 | 400 | 63 | 125 | 17 | 124 | 2000 | 250 | 500 | M24 |
| DF-MV500 | 500 | 87 | 158 | 20 | 142 | 2000 | 250 | 500 | M30 |
| DF-MV550 | 550 | 87 | 172 | 20 | 170 | 2000 | 250 | 500 | M30 |
| DF-MV600 | 600 | 87 | 188 | 20 | 199 | 2000 | 250 | 500 | M30 |
| DF-MV750 | 750 | 118 | 235 | 26 | 230 | 2000 | 250 | 500 | M36 |
| DF-MV800 | 800 | 129 | 250 | 26 | 240 | 2000 | 250 | 500 | M36 |
| DF-MV1000 | 1000 | 162 | 322 | 31 | 310 | 2000 | 250 | 500 | M42 |
| DF-MV1250 | 1250 | 202 | 401 | 36 | 388 | 2000 | 250 | 500 | M48 |
| DF-MV1450 | 1450 | 228 | 454 | 41 | 454 | 2000 | 250 | 500 | M48 |
| DF-MV1600 | 1600 | 257 | 500 | 50 | 480 | 2000 | 250 | 500 | M56 |
คุณสมบัติ
1. การออกแบบโมดูลาร์ช่วยให้สามารถจัดเตรียมการจัดเตรียมได้ไม่จำกัด
2. ลักษณะการติดตั้งต่างๆ: แนวนอนหรือแนวตั้ง, สมมาตรหรือไม่สมมาตรเพื่อประสิทธิภาพสูงสุด
3. รูปทรงที่มีประสิทธิภาพสูงพร้อมการดูดซับพลังงานที่ดีเยี่ยมและแรงปฏิกิริยาต่ำ
4. แผ่น UHMW-PE ด้านหน้าขนาดใหญ่ที่มีค่าสัมประสิทธิ์นิยายต่ำ 0.07 เพื่ออำนวยความสะดวกในการจอดเรือ
5. มีความต้านทานแรงเฉือนที่ดีเยี่ยมในระนาบตามยาว
6. ขนาดเล็กทำให้เหมาะสำหรับพื้นที่ที่มีพื้นที่จำกัด
7. ปรับให้เข้ากับการบีบอัดมุมต่างๆ

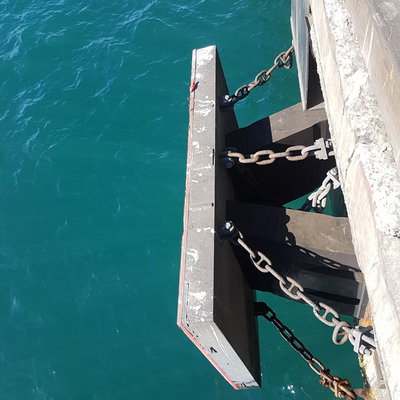

8. ใช้ได้กับท่าเทียบเรือและท่าเทียบเรือที่จัดการเรือทุกประเภท
9. มีสารประกอบและขนาดครบถ้วนยินดีต้อนรับการออกแบบที่กำหนดเอง
10. ตามมาตรฐาน PINC 2014 และ ASTM F-2192-05
11. ติดตั้งง่ายและรวดเร็ว
12. การบำรุงรักษาต่ำ
แอปพลิเคชั่น
● ท่าเรือขนาดใหญ่ 10,000 ตัน
● ขั้วตู้คอนเทนเนอร์
● เรือบรรทุกน้ำมันหรือท่าเทียบเรือขนาดเล็ก
● ผนังบังโคลน
● RoRo และเรือสำราญ
● ท่าเทียบเรือ ฯลฯ
คุณสมบัติของยาง
สารประกอบยางได้รับการออกแบบให้มีอายุการใช้งานยาวนานในสภาพแวดล้อมทางทะเลบังโคลนทั้งหมดผลิตขึ้นโดยใช้สารประกอบยางธรรมชาติและ/หรือยางสังเคราะห์คุณภาพสูง ซึ่งได้รับการคิดค้นขึ้นเพื่อประสิทธิภาพและความน่าเชื่อถือสูง
สารประกอบยางรวมถึงสารเติมแต่งเพื่อต้านทานผลกระทบของโอโซนและแสงอัลตราไวโอเลตกระบวนการวัลคาไนซ์ (อุณหภูมิ ความดัน และเวลา) ได้รับการควบคุมอย่างเข้มงวดเพื่อให้แน่ใจว่าผลิตภัณฑ์ที่เป็นเนื้อเดียวกันพร้อมคุณสมบัติทางกายภาพที่ดีเยี่ยมและความแข็งแรงของพันธะระหว่างยางกับโลหะ
► สารประกอบเกรดมารีน
► ธรรมชาติและ/หรือสังเคราะห์
► ต้านทานโอโซนและยูวี
► แรงยึดเหนี่ยวดีเยี่ยม
► เป็นเนื้อเดียวกันอย่างเต็มที่
► รีไซเคิลได้อย่างเต็มที่
สารประกอบบังโคลนยางขึ้นรูปยังเป็นไปตามมาตรฐาน ASTM D 2000:
3BA 720 A14 B13 C12 EA14 F17
3BA 620 A14 B13 C12 EA14 F17
| คุณสมบัติทางกายภาพ | หน่วย | วิธีทดสอบ | ค่า | ทดสอบ |
| แรงดึง | MPa | ISO 37 | ≥16 | ใช่ |
| การยืดตัวเมื่อขาด | % | ISO 37 | ≥350 | ใช่ |
| แรงฉีกขาด | N/mm | ISO 34–1(หลุมศพ) | ≥70 | ใช่ |
| ความแข็ง | ฮา | ISO 868 | ≤78 | ใช่ |
| การเปลี่ยนแปลงความต้านแรงดึง |
% |
ISO188 |
≤20 |
ใช่ |
| มีอายุ 96 ชม. ที่อุณหภูมิ 70°C | ||||
| การเปลี่ยนแปลงในการยืดตัวเมื่อขาด |
% |
ISO188 |
≤20 |
ใช่ |
| มีอายุ 96 ชม. ที่อุณหภูมิ 70°C | ||||
| เปลี่ยนความแข็ง |
ฮา |
ISO 868 |
≤6 |
ใช่ |
| มีอายุ 96 ชม. ที่อุณหภูมิ 70°C | ||||
| ชุดบีบอัด | % | ISO 815 | ≤30 | ใช่ |
| ความต้านทานต่อโอโซน |
– |
ISO 1431–1 |
ไม่มีรอยแตก |
ใช่ |
| 50pphm ที่ความเครียด 20%, 40°C,100h | ||||
| ปริมาณการเปลี่ยนแปลงในน้ำมัน (ASTM Oil 1) | % | ISO 1817 | ≤10 | ไม่จำเป็น* |
| การเปลี่ยนแปลงปริมาณน้ำทะเล |
% |
ISO 1817 |
–5to+10 |
ไม่จำเป็น* |
| 36g NaCl/ลิตร;28 วัน 95 °C | ||||
| ทนต่อการขัดถู | mm³ | ISO 4649 | ≤100 | ไม่จำเป็น* |
| ความแข็งแกร่งของพันธะ | N/mm² | ISO 814 | ≥7 | ไม่จำเป็น* |
| DynamicFatigue*(15,000 รอบ) | - | ISO 132 | เกรด 0-1 | ไม่จำเป็น* |
| ทนต่ออุณหภูมิต่ำ | - | ISO 812 | ผ่าน | ไม่จำเป็น* |
