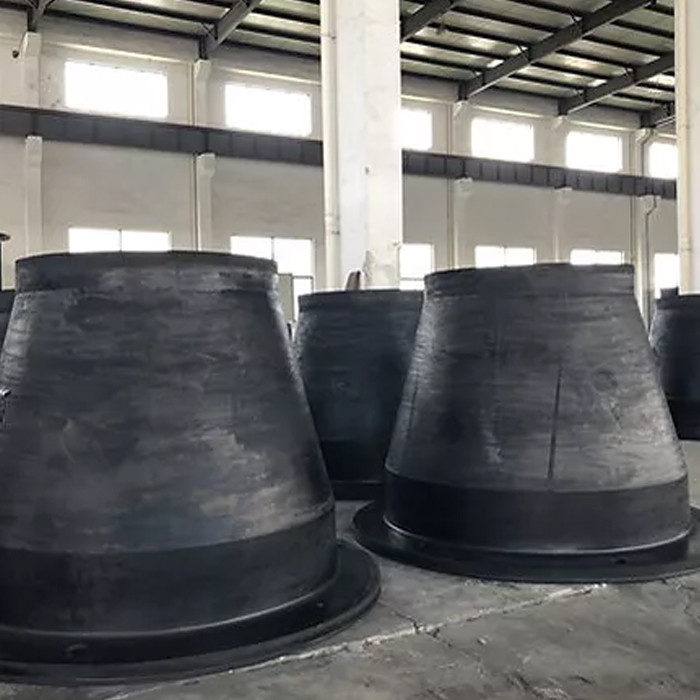

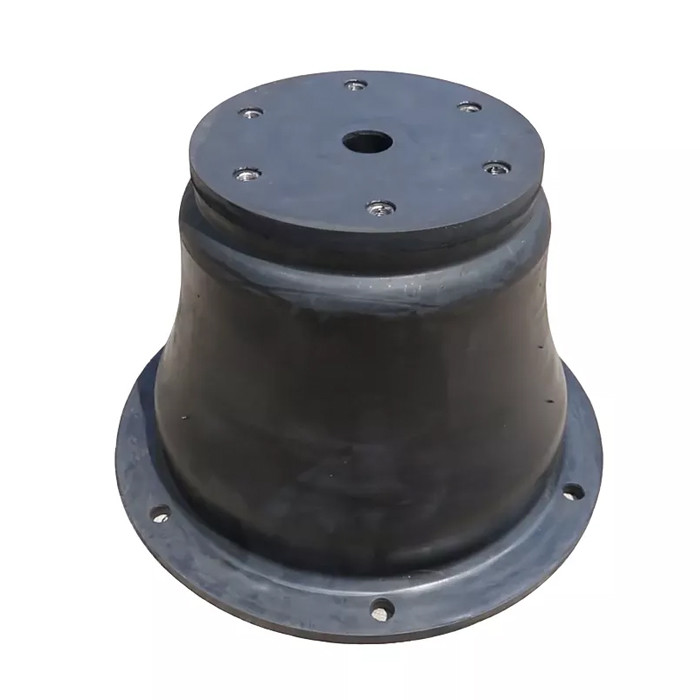

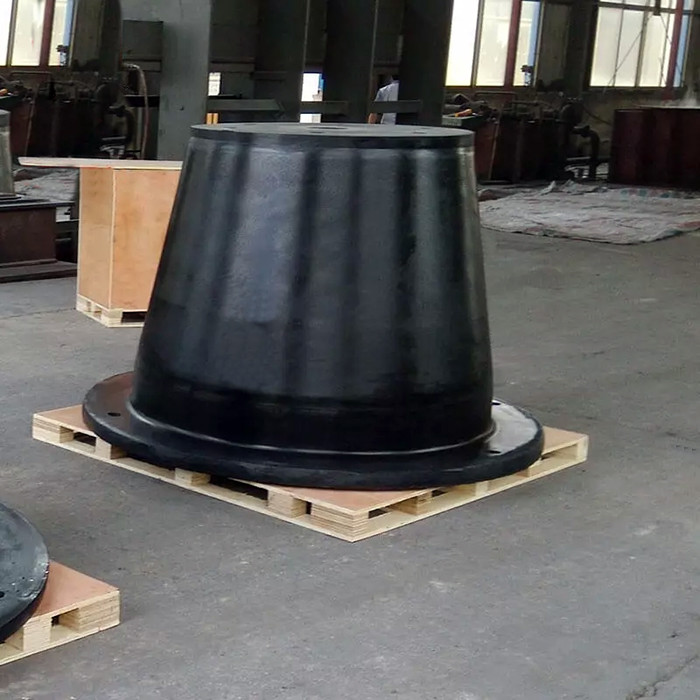

NBR / NR กรวยยางกันกระแทก 1200H PIANC2002 แท่นกันกระแทกกันกระแทกทางทะเล
คำอธิบาย
ระบบบังโคลนยางรูปกรวยสามารถใช้กับเรือได้หลายประเภท รวมถึงไม่เพียงแต่ ro-ro, เรือบรรทุก, เรือสำราญ แต่ยังรวมถึงตู้คอนเทนเนอร์และท่าเทียบเรือขนาดใหญ่, สิ่งอำนวยความสะดวกสำหรับบรรทุกสินค้าทั่วไป ฯลฯ คุณสมบัติขั้นสูงของบังโคลนทรงกรวยช่วยปรับปรุงวัสดุ ความสามารถในการจัดการของเครนดาดฟ้า/เรือ ซึ่งจะช่วยลดต้นทุนโดยรวมของโครงการ
เพื่อความทนทานต่อการสึกหรอและการเสียดสีที่เหนือกว่า บังโคลนยางทรงกรวยสามารถติดตั้งกรอบด้านหน้าที่มีแผ่นพังผืดแรงเสียดทานต่ำเพื่อลดแรงเฉือนและแรงกดของตัวถังบังโคลนทรงกรวยสามารถติดตั้งได้ทั้งแบบเดี่ยว แบบคู่ หรือแบบหลายแบบโดยใช้เฟรมด้านหน้าร่วมกันเพื่อเพิ่มประสิทธิภาพการทำงานคูน้ำเหล่านี้ติดตั้งโครงเหล็กยาวเพื่อให้พื้นที่สัมผัสแนวตั้งที่ใหญ่ขึ้นสำหรับท่าเรือที่มีการเปลี่ยนแปลงของกระแสน้ำมาก
ข้อมูลจำเพาะ
| วัสดุ | ยางซิลิโคน ยางธรรมชาติ EPDM NBR FKM PU ฯลฯ |
| ชื่อผลิตภัณฑ์ | NBR / NR กรวยยางกันกระแทก 1200H PIANC2002 แท่นกันกระแทกกันกระแทกทางทะเล |
| ขนาด | DF-H1200 |
| รูปร่าง | ประเภทกรวย |
| สี | โปร่งใส, สีดำ, สีขาว, สี pantone สามารถใช้ได้ |
| ช่วงอุณหภูมิ | -40℃~300℃ |
| ความแข็ง | 50 ฝั่ง A~80 ฝั่ง A |
| ลักษณะเฉพาะ | ทนต่ออุณหภูมิสูงทนต่อการฉีกขาดทนต่อการสึกหรอทนน้ำมันฯลฯ |
| ขั้นต่ำ | 1 ชิ้น |
| ตัวอย่าง | มีอยู่ |
| เวลาจัดส่ง | ปกติ 3-5 วัน |
| แบบอย่าง | ชม | ชม. | F | ดี | คิว | W | dm | dn |
| กรวย | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] |
| DF-300H | 300 | 13.5 | 255 | 450 | 195 | 405 | M16 | 20 |
| DF-350H | 350 | 25 | 300 | 570 | 235 | 510 | M20 | 25 |
| DF-400H | 400 | 18 | 340 | 600 | 260 | 540 | M20 | 25 |
| DF-500H | 500 | 25 | 425 | 750 | 325 | 675 | M24 | 30 |
| DF-600H | 600 | 27 | 510 | 900 | 390 | 810 | M24 | 30 |
| DF-700H | 700 | 32 | 585 | 1050 | 455 | 945 | M30 | 38 |
| DF-800H | 800 | 36 | 680 | 1200 | 520 | 1080 | M36 | 44 |
| DF-900H | 900 | 41 | 765 | 1350 | 585 | 1215 | M36 | 44 |
| DF-1000H | 1000 | 45 | 850 | 1500 | 650 | 1350 | M42 | 56 |
| DF-1050H | 1050 | 55 | 1030 | 1680 | 900 | 1530 | M36 | 44 |
| DF-1100H | 1100 | 50 | 935 | 1650 | 715 | 1485 | M42 | 50 |
| DF-1150H | 1150 | 52 | 998 | 1725 | 750 | 1550 | M42 | 56 |
| DF-1200H | 1200 | 54 | 1020 | 1800 | 780 | 1620 | M42 | 50 |
| DF-1300H | 1300 | 59 | 1105 | 1950 | 845 | 1755 | M48 | 60 |
| DF-1400H | 1400 | 66 | 1190 | 2100 | 930 | 1890 | M48 | 60 |
| DF-1600H | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | M48 | 70 |
| DF-1800H | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | M56 | 76 |
| DF-2000H | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | M56 | 76 |
อุปกรณ์ติดตั้ง
แผงด้านหน้า: ลดแรงกดบนพื้นผิวและหลีกเลี่ยงความเสียหายที่เกิดกับบังโคลนและเรือ
แผงหน้าปัด: ลดค่าสัมประสิทธิ์แรงเสียดทานเพื่อปกป้องตัวถังโพลิเอทิลีนที่มีน้ำหนักโมเลกุลสูงเป็นพิเศษ
สลักเกลียวและน็อตที่ติดตั้งไว้ล่วงหน้า: ใช้เพื่อยึดบังโคลนเข้ากับแท่น1Cr18Ni9Ti, SUS304, SUS316 สแตนเลสหรือ Q235 จุ่มร้อนชุบสังกะสี
U-Ring ที่ตั้งไว้ล่วงหน้า: ยึดโซ่ให้แน่นQ235 ทาสีหรือจุ่มร้อนชุบสังกะสี
Anchor Bolt: เชื่อมต่ออุปกรณ์เสริมต่างๆ เช่น บังโคลนและแผงด้านหน้าสแตนเลส (หรือสังกะสีจุ่มร้อน)
ห่วงโซ่น้ำหนัก: รองรับแผงด้านหน้าเพื่อหลีกเลี่ยงการหย่อนคล้อย1Cr18Ni9Ti, SUS304, SUS316 สแตนเลสหรือ Q235 จุ่มร้อนชุบสังกะสี
Tension Chain: เมื่อส่วนล่างของบังโคลนได้รับแรงกด มันจะจำกัดการโก่งตัวของบังโคลนQ235 จุ่มร้อนชุบสังกะสีหรือทาสี
Shear Chain: ป้องกันการเปลี่ยนรูปของแรงเฉือนของระบบบังโคลนQ235 จุ่มร้อนชุบสังกะสีหรือทาสี
คุณสมบัติ
1. ประสิทธิภาพทางเรขาคณิตที่ยอดเยี่ยม
2. ประสิทธิภาพที่ยอดเยี่ยมในมุมท่าเทียบเรือที่หลากหลาย
3. ความต้านทานแรงเฉือนที่ดี
4. เกรดยางและสารประกอบที่หลากหลายสำหรับการใช้งานที่หลากหลาย
แอปพลิเคชั่น

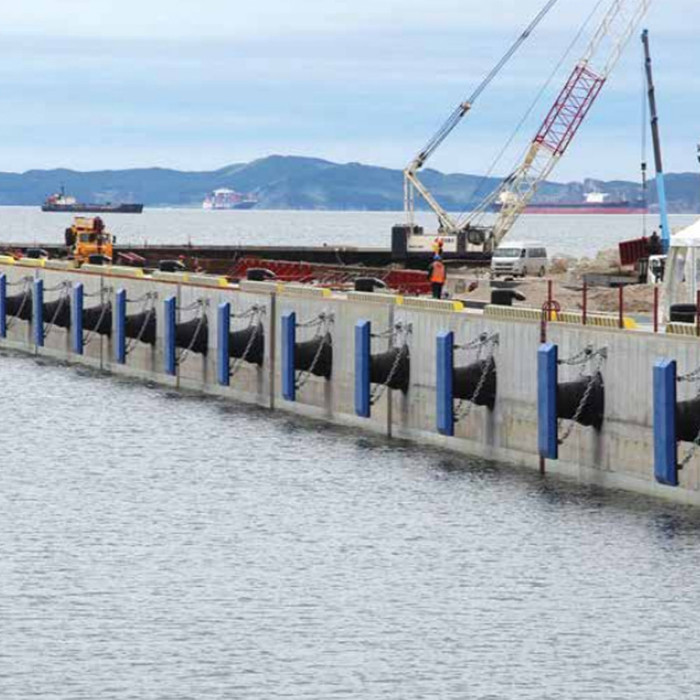

● ท่าเรือเฟอร์รี่ RoRo และท่าเรือสำราญ
● ท่าเทียบเรือ/กองทัพเรือ
● สิ่งอำนวยความสะดวกตู้คอนเทนเนอร์และท่าสินค้า
● ท่าเทียบเรือโรงกลั่นน้ำมันทะเล
