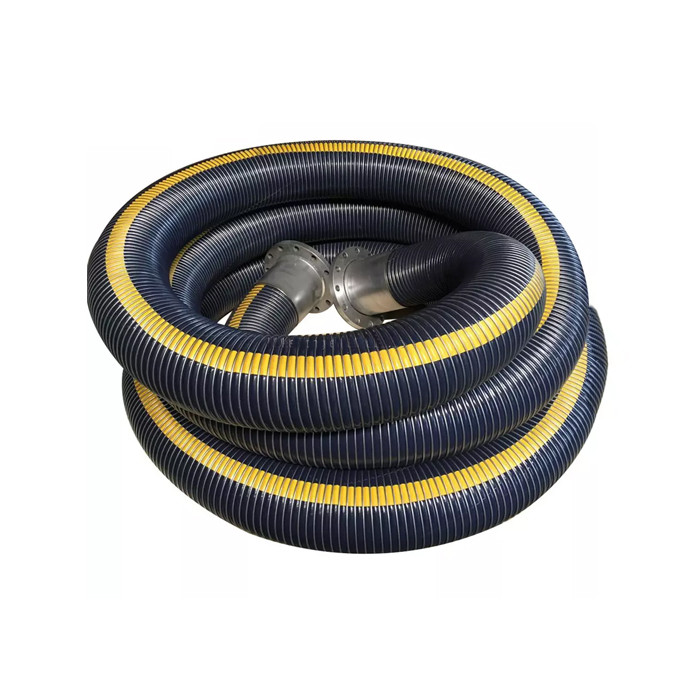

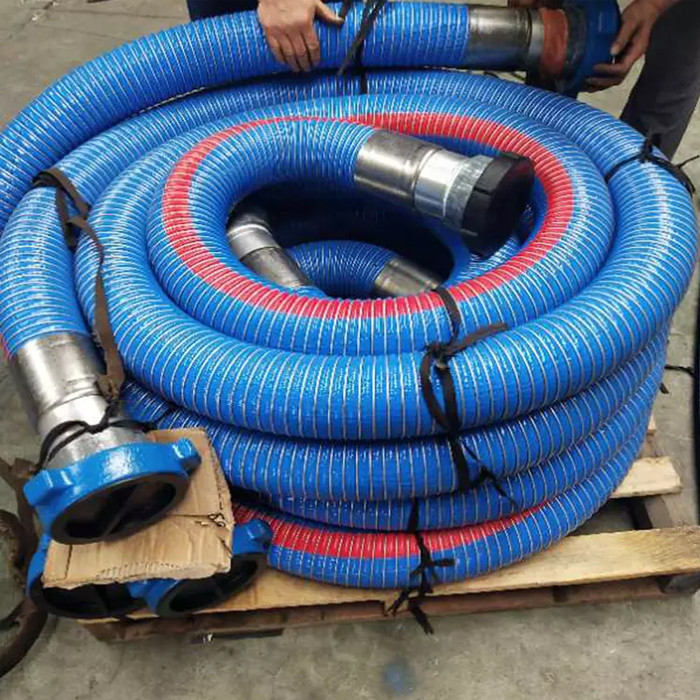

EN13766 ข้อมูลจำเพาะ สายยาง STS แบบยืดหยุ่นสูง 21Bar สำหรับถ่ายน้ำมัน
คำอธิบาย
ท่อ STS คอมโพสิตสีขาวแบบ Multi-LNG ได้รับการออกแบบมาเป็นพิเศษสำหรับการใช้งานนอกชายฝั่งในสภาวะที่ไม่เอื้ออำนวย เช่น การดำเนินการจัดส่งไปยังเรือ โดยที่ LNG จะถูกถ่ายออกที่อุณหภูมิ -164°Cสายยางคอมโพสิต STS สามารถใช้งานได้หลากหลาย เช่น การขนถ่ายแบบเคียงข้างกันและการถ่ายเทแบบคู่ท่อเหล่านี้ยังเหมาะที่จะใช้เป็นสายส่งไอน้ำกลับร่วมกับระบบขนถ่ายอื่นๆ เช่น แขนรับน้ำหนักและระบบท่อส่งที่ยืดหยุ่นได้
ท่อ STS ได้รับการรับรองจากสมาคมระดับต่างๆ เช่น DNV-GL, Bureau Veritas (BV) และ American Bureau of Shipping (ABS) ตามมาตรฐาน EN 1474-II และ EN 12434 สายยางเหล่านี้พร้อมใช้งานในระบบที่ผ่านการรับรอง EN 1474-III รอบโลก.โปรแกรมการทดสอบเพิ่มเติมกับ TNO และ Shell และประสบการณ์ในการปฏิบัติงานหลายปีได้พิสูจน์แล้วว่าท่อ STS คอมโพสิตสีขาวแบบ Multi-LNG มีความน่าเชื่อถือนอกจากนั้น ยังปลอดภัยในการใช้งานในทุกสภาวะแบบไดนามิก รวมถึงการดำเนินการโอน LNG Ship to Ship ไปยังเรือนอกชายฝั่ง
ข้อมูลจำเพาะ
| ชื่อผลิตภัณฑ์ | EN13766 ข้อมูลจำเพาะ สายยาง STS แบบยืดหยุ่นสูง 21Bar สำหรับถ่ายน้ำมัน |
| ชื่อแบรนด์ | DockFender |
| หมายเลขรุ่น | DF-ST10IN |
| วัสดุ | PTFE ระดับบนสุด |
| มาตรฐาน | EN13765/EN13766 |
| ปัจจัยด้านความปลอดภัย | 6:1 |
| บริการแปรรูป | ปั้น |
| ประสิทธิภาพ | ความต้านทานต่อการเสื่อมสภาพ ความต้านทานต่อโอโซน ความต้านทานต่อน้ำมัน |
| สี | สีไหนก็ได้ |
| รูปแบบการวาด | มีจำหน่ายตามการออกแบบในการผลิต |
| บรรจุุภัณฑ์ | ถุงพลาสติกด้านใน;ด้านนอก - พาเลทมาตรฐาน, กล่องไม้หรือตามความต้องการของคุณ |
| การใช้งาน | เทอร์มินอลอเนกประสงค์, ทางลาด RoRo, เทอร์มินอลเรือโดยสาร, Barge |
| บริการ | บริการตอบรับอย่างอบอุ่นและรวดเร็วโดยทีมขายส่งออกมืออาชีพที่มีประสบการณ์หลายปีในการจัดการส่งออกไปยังสหรัฐอเมริกา ยุโรป ออสเตรเลีย และประเทศอื่นๆ |
| แบบอย่าง | ขนาด | ความกดดันจากการทำงาน | ปัจจัยด้านความปลอดภัย | รัศมีการดัด | น้ำหนัก | ความยาว | ||
| คอมโพสิต | [มม.] | [นิ้ว] | [บาร์] | [ปอนด์ต่อตารางนิ้ว] | [กิโลกรัม] | [ม.] | ||
| DF-CH20 | 20 | 3/4" | 16 | 230 | 6:1 | 80 | 0.8 | 40 |
| DF-CH25 | 25 | 1" | 16 | 230 | 6:1 | 100 | 1 | 40 |
| DF-CH32 | 32 | 11/4" | 16 | 230 | 6:1 | 125 | 1.3 | 40 |
| DF-CH40 | 40 | 11/2" | 16 | 230 | 6:1 | 140 | 1.5 | 40 |
| DF-CH50 | 50 | 2" | 16 | 230 | 6:1 | 180 | 2.5 | 40 |
| DF-CH65 | 65 | 21/2" | 16 | 230 | 6:1 | 200 | 3.3 | 40 |
| DF-CH80 | 80 | 3" | 16 | 230 | 6:1 | 260 | 4 | 40 |
| DF-CH100 | 100 | 4" | 16 | 230 | 6:1 | 380 | 6.8 | 40 |
| DF-CH125 | 125 | 5" | 16 | 230 | 6:1 | 440 | 9.2 | 40 |
| DF-CH150 | 150 | 6" | 16 | 230 | 6:1 | 500 | 13.2 | 40 |
| DF-CH200 | 200 | 8" | 16 | 230 | 6:1 | 750 | 18 | 40 |
| DF-CH250 | 250 | 10" | 16 | 230 | 6:1 | 900 | 26 | 25 |
| *หมายเหตุ: สามารถกำหนดขนาดต่างๆ ได้ตามความต้องการ | ||||||||
คุณสมบัติ
1. สอดคล้องกับ EN13765 & 13766 อย่างสมบูรณ์
2. รัศมีการดัดงอที่เล็กและยืดหยุ่นมาก
3. ทนน้ำมันเคมี
4. ข้อต่อสแตนเลส / ข้อต่อ HDG / หน้าแปลนเสริม
แอปพลิเคชั่น
● Ship-to-ship และ ship-to-shore
● การถ่ายโอนจำนวนมากของ LNG
● บังเกอร์ LNG
● เหมาะสำหรับสายส่งกลับด้วยไอระเหย
● เรือบรรทุกน้ำมัน
ข้อดี
ประกอบท่อ
เนื่องจากมีการใช้การลำเลียงที่เป็นอันตรายบ่อยครั้ง ขอแนะนำให้ใช้ท่อคอมโพสิตกับข้อต่อยึดที่ถูกต้องเท่านั้นโดยปกติท่อคอมโพสิตจะติดตั้งโดยใช้วิธีการตีด้วยลวดหรือโดยการจีบภายนอกท่อทั้งหมดมีปัจจัยด้านความปลอดภัย 6 ต่อ 1
การทดสอบ
ชุดประกอบท่อทั้งหมดต้องผ่านการทดสอบแรงดันน้ำถึงหนึ่งเท่าครึ่งของแรงดันใช้งานสูงสุดที่แนะนำ และทดสอบด้วยระบบไฟฟ้าเพื่อยืนยันความต่อเนื่องต่อ:
- AS2683, AS2594, AS1180, AS2117
- BSEN13765:2010, BS5842:1980
- EN13766:2010, EN ISO 8031:2009, EN ISO 1402

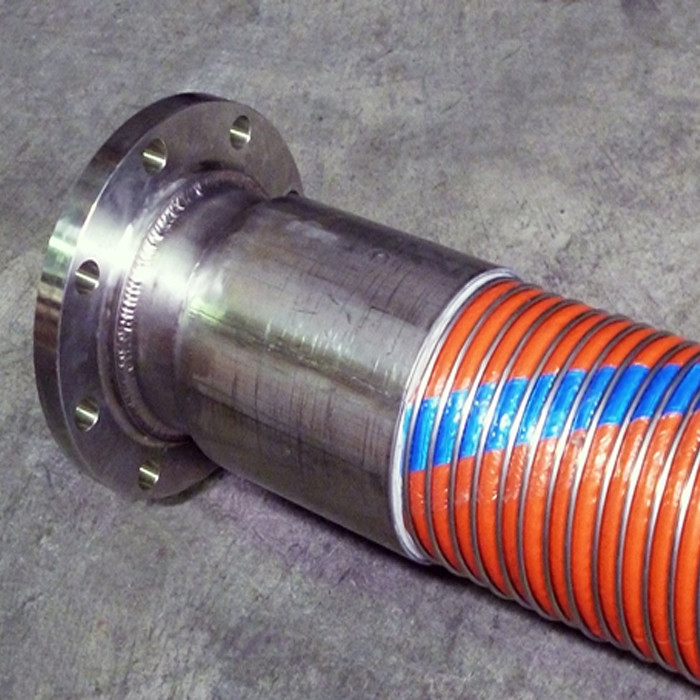

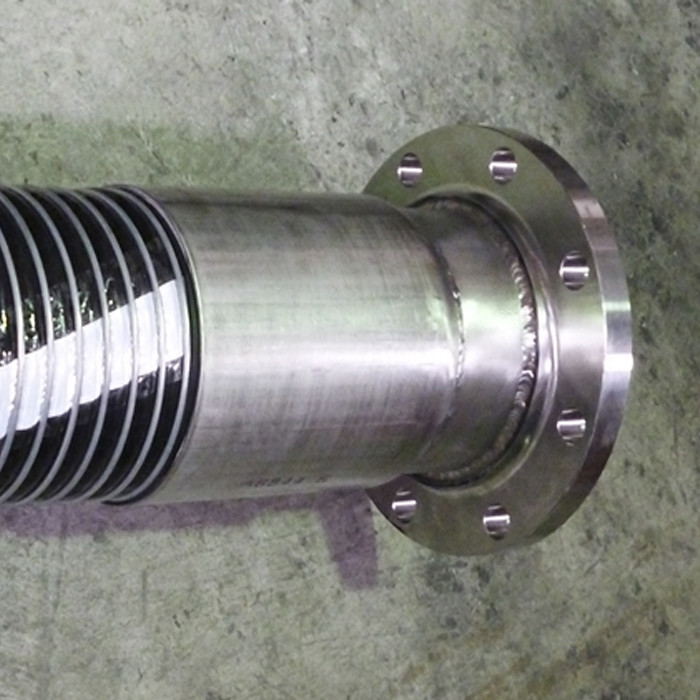

ฟิตติ้ง
สามารถติดตั้งอุปกรณ์ได้หลากหลาย เช่น Camlocks, Screwed fitting, flanges เป็นต้น
ฟิตติ้งวัสดุ - สแตนเลส, อลูมิเนียม, สั่งทำพิเศษ.
