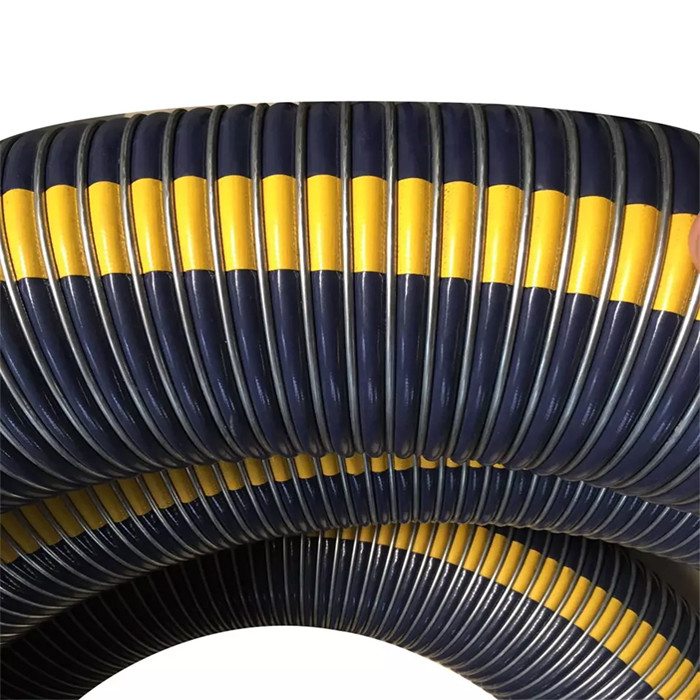

ท่อน้ำมัน STS แรงดันสูง EN13766 ได้รับการรับรองสายยางคอมโพสิตที่มีความยืดหยุ่น
คำอธิบาย
ระบบถ่ายโอนที่เชื่อถือได้เป็นองค์ประกอบสำคัญในการพัฒนาเทคโนโลยี LNG แบบลอยตัวท่อ STS แบบผสมหลายชิ้นอาจพิสูจน์ได้ว่าเป็นโซลูชันที่เชื่อถือได้และคุ้มค่าTNO ซึ่งเป็นองค์กรวิจัยด้านสัญญาจ้างของเนเธอร์แลนด์ ได้ดำเนินโครงการทดสอบที่ครอบคลุมเกี่ยวกับท่อหลายคอมโพสิตของ Gutteling BV สำหรับการถ่ายโอน LNG แบบ Ship-to-Ship (STS)ส่งผลให้คุณสมบัติของสายยางเป็นไปตามมาตรฐาน EN1474-part 2
ท่อคอมโพสิต STS เป็นผลิตภัณฑ์แรกที่ผ่านการรับรองตามมาตรฐานสากลที่ยอมรับใหม่นี้โปรแกรมทดสอบดำเนินการโดยความร่วมมืออย่างใกล้ชิดกับ Gutteling BV, EXMAR และ DNVโดยมุ่งเน้นไปที่พฤติกรรมทางกลและการไหลในสภาพแวดล้อมการทำงานและอุณหภูมิแวดล้อมมีการดำเนินการโปรแกรมทดสอบหลายระดับที่เกินจากข้อกำหนด EN1474 มีการทดสอบตัวอย่างมากขึ้น และใช้ชุดค่าผสมที่หนักหน่วงมากขึ้นมีวัตถุประสงค์เพื่อให้ชุดข้อมูลที่ช่วยให้คุณสมบัติระบบการถ่ายโอนเป็นไปตาม EN1474-ส่วนที่ 3
ข้อมูลจำเพาะ
| วัสดุ | PTFE, ลวดเหล็กชุบสังกะสี, ผ้าโพลีเอสเตอร์เคลือบพีวีซี |
| ชื่อผลิตภัณฑ์ | ท่อน้ำมัน STS แรงดันสูง EN13766 ได้รับการรับรองสายยางประกอบที่ยืดหยุ่นได้ Steel Wirer |
| ขนาด | DF-CH80 |
| สายใน | สแตนเลส 316 |
| ซับใน | ใยสังเคราะห์ |
| ซาก | ผ้าใยสังเคราะห์ ฟิล์มโพลีเอสเตอร์ |
| สายนอก | สแตนเลส 316 |
| ความกดดันจากการทำงาน | 10 บาร์ถึง 21 บาร์ |
| ความยาวสูงสุด | 40 เมตร |
| ตัวอย่าง | มีอยู่ |
| เวลาจัดส่ง | ปกติ 3-5 วัน |
| แบบอย่าง | ขนาด | ความกดดันจากการทำงาน | ปัจจัยด้านความปลอดภัย | รัศมีการดัด | น้ำหนัก | ความยาว | ||
| คอมโพสิต | [มม.] | [นิ้ว] | [บาร์] | [ปอนด์ต่อตารางนิ้ว] | [กิโลกรัม] | [ม.] | ||
| DF-CH20 | 20 | 3/4" | 16 | 230 | 6:1 | 80 | 0.8 | 40 |
| DF-CH25 | 25 | 1" | 16 | 230 | 6:1 | 100 | 1 | 40 |
| DF-CH32 | 32 | 11/4" | 16 | 230 | 6:1 | 125 | 1.3 | 40 |
| DF-CH40 | 40 | 11/2" | 16 | 230 | 6:1 | 140 | 1.5 | 40 |
| DF-CH50 | 50 | 2" | 16 | 230 | 6:1 | 180 | 2.5 | 40 |
| DF-CH65 | 65 | 21/2" | 16 | 230 | 6:1 | 200 | 3.3 | 40 |
| DF-CH80 | 80 | 3" | 16 | 230 | 6:1 | 260 | 4 | 40 |
| DF-CH100 | 100 | 4" | 16 | 230 | 6:1 | 380 | 6.8 | 40 |
| DF-CH125 | 125 | 5" | 16 | 230 | 6:1 | 440 | 9.2 | 40 |
| DF-CH150 | 150 | 6" | 16 | 230 | 6:1 | 500 | 13.2 | 40 |
| DF-CH200 | 200 | 8" | 16 | 230 | 6:1 | 750 | 18 | 40 |
| DF-CH250 | 250 | 10" | 16 | 230 | 6:1 | 900 | 26 | 25 |
| *หมายเหตุ: สามารถกำหนดขนาดต่างๆ ได้ตามความต้องการ | ||||||||
คุณสมบัติ
1. สอดคล้องกับ EN13765 & 13766 อย่างสมบูรณ์
2. รัศมีการดัดงอที่เล็กและยืดหยุ่นมาก
3. ทนน้ำมันเคมี
4. ข้อต่อสแตนเลส / ข้อต่อ HDG / หน้าแปลนเสริม
แอปพลิเคชั่น
● Ship-to-ship และ ship-to-shore
● การถ่ายโอนจำนวนมากของ LNG
● บังเกอร์ LNG
● เหมาะสำหรับสายส่งกลับด้วยไอระเหย
● เรือบรรทุกน้ำมัน
ข้อดี
ประกอบท่อ
เนื่องจากมีการใช้การลำเลียงที่เป็นอันตรายบ่อยครั้ง ขอแนะนำให้ใช้ท่อคอมโพสิตกับข้อต่อยึดที่ถูกต้องเท่านั้นโดยปกติท่อคอมโพสิตจะติดตั้งโดยใช้วิธีการตีด้วยลวดหรือโดยการจีบภายนอกท่อทั้งหมดมีปัจจัยด้านความปลอดภัย 6 ต่อ 1
การทดสอบ
ชุดประกอบท่อทั้งหมดต้องผ่านการทดสอบแรงดันน้ำถึงหนึ่งเท่าครึ่งของแรงดันใช้งานสูงสุดที่แนะนำ และทดสอบด้วยระบบไฟฟ้าเพื่อยืนยันความต่อเนื่องต่อ:
- AS2683, AS2594, AS1180, AS2117
- BSEN13765:2010, BS5842:1980
- EN13766:2010, EN ISO 8031:2009, EN ISO 1402

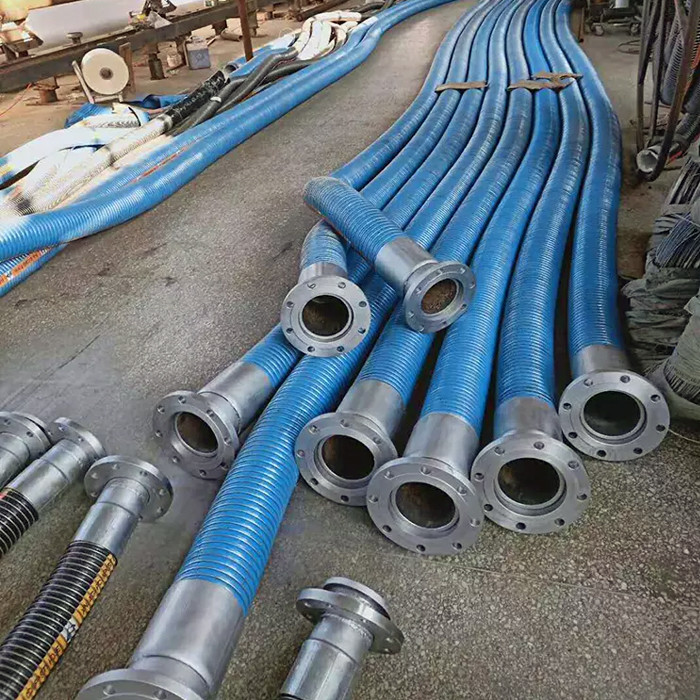

ฟิตติ้ง

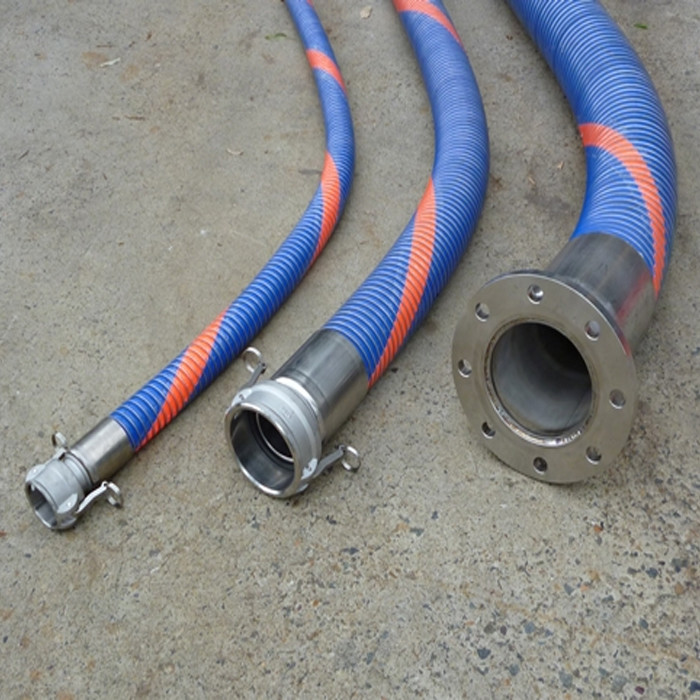

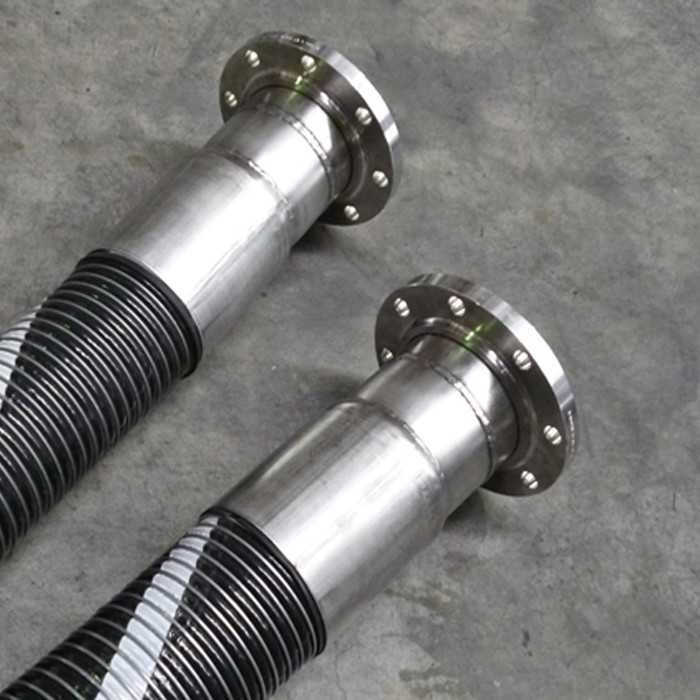

สามารถติดตั้งอุปกรณ์ได้หลากหลาย เช่น Camlocks, Screwed fitting, flanges เป็นต้น
ฟิตติ้งวัสดุ - สแตนเลส, อลูมิเนียม, สั่งทำพิเศษ.
