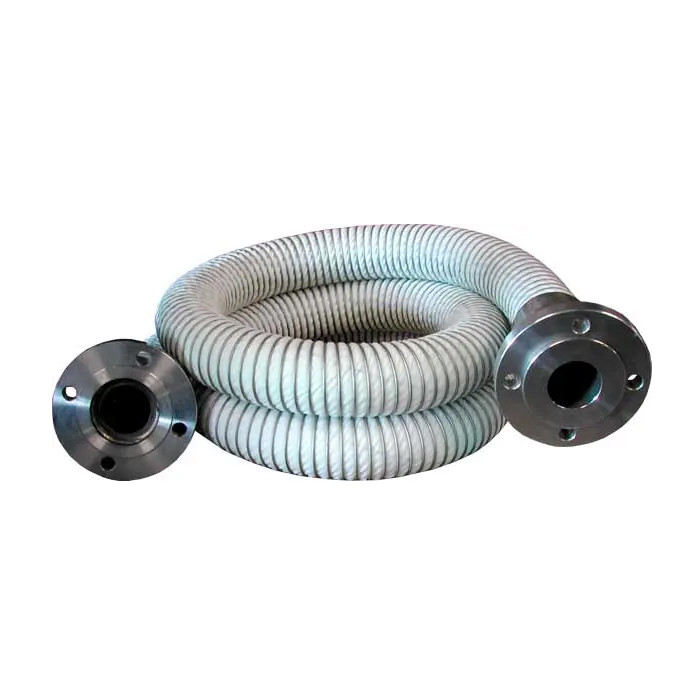

EN13766 ข้อมูลจำเพาะ ท่อคอมโพสิต STS สำหรับการถ่ายน้ำมันแบบ Ship-to-Ship
คำอธิบาย
ออกแบบมาเป็นพิเศษเพื่อลำเลียงภายใต้แรงดูดหรือแรงดันสำหรับผลิตภัณฑ์เคมีประเภทต่างๆท่อ STS เหมาะสำหรับสารเคมีที่เป็นตัวทำละลายในสภาพแวดล้อมที่ไม่กัดกร่อนเหมาะสำหรับการขนถ่ายรถบรรทุกถังน้ำมัน ถังเก็บ ในโรงงานและงานทางทะเล
ท่อคอมโพสิต STS ของ DockFender ใช้ขนส่งของเหลวได้หลากหลายในน้ำมัน ขั้วถังเคมี ก๊าซ LPG กู้คืนไอ ตัวพา LNG และอื่นๆโครงสร้างและความยืดหยุ่นที่แข็งแรง ทนทาน และน้ำหนักเบา ทำให้ใช้งานและจัดการได้ง่ายในทุกด้าน
เนื่องจากเราเป็นหนึ่งในบริษัทชั้นนำของโลกในด้านท่อคอมโพสิต STS / ข้อต่อสวมเร็ว / สายยางม้วน / สายยางยืดหยุ่นและโลหะ เราจึงมั่นใจว่าผลิตภัณฑ์มีระดับไม่เป็นสองรองใคร
ข้อมูลจำเพาะ
| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | DockFender |
| หมายเลขรุ่น | DF-CH150 |
| ชื่อผลิตภัณฑ์ | EN13766 ข้อมูลจำเพาะ ท่อคอมโพสิต STS สำหรับการถ่ายน้ำมันแบบ Ship-to-Ship |
| สี | ดำ/เทา/น้ำเงิน ฯลฯ |
| วัสดุ | PTFE ประสิทธิภาพสูง |
| ช่วงอายุ | 15-20 ปี |
| ขนาด | กำหนดเอง |
| การใช้งาน | การถ่ายโอนน้ำมัน STS |
| พื้นผิว | ด้าน/เรียบ |

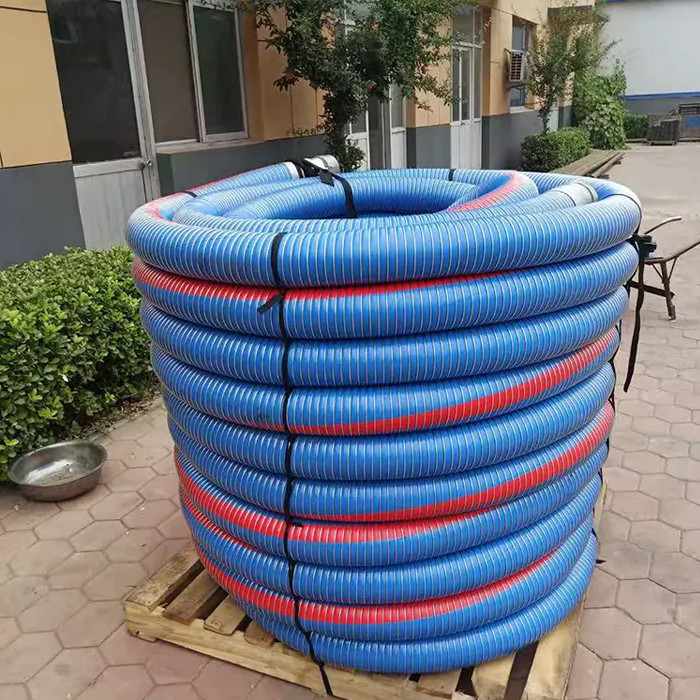

| การบรรจุ | พาเลทหรือกล่องไม้ |
| คีย์เวิร์ด | สายยาง STS / สายยาง STS คอมโพสิต |
| แบบอย่าง | ขนาด | ความกดดันจากการทำงาน | ปัจจัยด้านความปลอดภัย | รัศมีการดัด | น้ำหนัก | ความยาว | ||
| คอมโพสิต | [มม.] | [นิ้ว] | [บาร์] | [ปอนด์ต่อตารางนิ้ว] | [กิโลกรัม] | [ม.] | ||
| DF-CH20 | 20 | 3/4" | 16 | 230 | 6:1 | 80 | 0.8 | 40 |
| DF-CH25 | 25 | 1" | 16 | 230 | 6:1 | 100 | 1 | 40 |
| DF-CH32 | 32 | 11/4" | 16 | 230 | 6:1 | 125 | 1.3 | 40 |
| DF-CH40 | 40 | 11/2" | 16 | 230 | 6:1 | 140 | 1.5 | 40 |
| DF-CH50 | 50 | 2" | 16 | 230 | 6:1 | 180 | 2.5 | 40 |
| DF-CH65 | 65 | 21/2" | 16 | 230 | 6:1 | 200 | 3.3 | 40 |
| DF-CH80 | 80 | 3" | 16 | 230 | 6:1 | 260 | 4 | 40 |
| DF-CH100 | 100 | 4" | 16 | 230 | 6:1 | 380 | 6.8 | 40 |
| DF-CH125 | 125 | 5" | 16 | 230 | 6:1 | 440 | 9.2 | 40 |
| DF-CH150 | 150 | 6" | 16 | 230 | 6:1 | 500 | 13.2 | 40 |
| DF-CH200 | 200 | 8" | 16 | 230 | 6:1 | 750 | 18 | 40 |
| DF-CH250 | 250 | 10" | 16 | 230 | 6:1 | 900 | 26 | 25 |
| *หมายเหตุ: สามารถกำหนดขนาดต่างๆ ได้ตามความต้องการ | ||||||||
คุณสมบัติ
1. ทนต่อแรงดันบวกและลบได้ดี
2. ฟังก์ชั่นการคายประจุไฟฟ้าสถิต
3. สามารถรับแรงกดทับได้สูง ทนต่อการสึกหรอ
4. ทนต่ออุณหภูมิสูง
5. มีความทนทานต่อน้ำมันและทนต่อการกัดกร่อนของสารเคมีได้ดี
6. ใช้ความสนิทสนม แข็งแรง รู้สึกดี ไม่ติดสีสัน.
แอปพลิเคชั่น

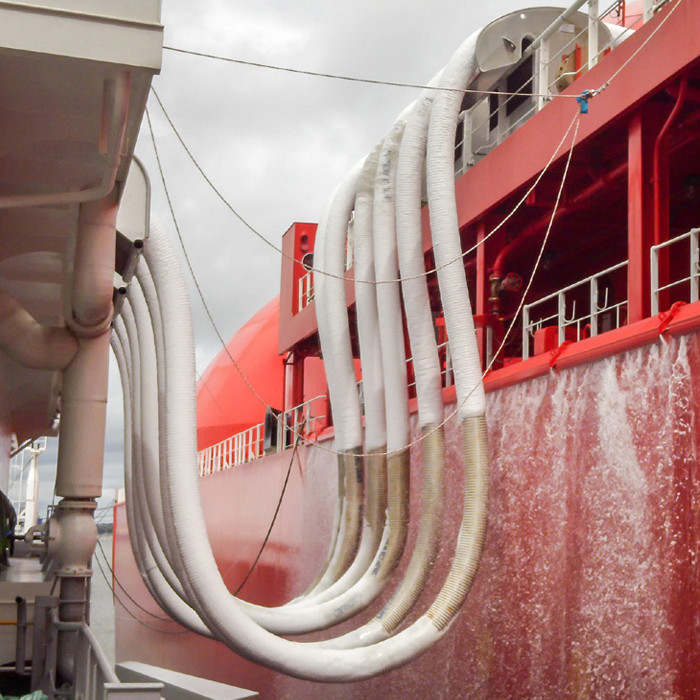

● Ship-to-ship และ ship-to-shore
● การถ่ายโอนจำนวนมากของ LNG
● บังเกอร์ LNG
● เหมาะสำหรับสายส่งกลับด้วยไอระเหย
● เรือบรรทุกน้ำมัน
ข้อดี
ประกอบท่อ
เนื่องจากมีการใช้การลำเลียงที่เป็นอันตรายบ่อยครั้ง ขอแนะนำให้ใช้ท่อคอมโพสิตกับข้อต่อยึดที่ถูกต้องเท่านั้นโดยปกติท่อคอมโพสิตจะติดตั้งโดยใช้วิธีการตีด้วยลวดหรือโดยการจีบภายนอกท่อทั้งหมดมีปัจจัยด้านความปลอดภัย 6 ต่อ 1
การทดสอบ
ชุดประกอบท่อทั้งหมดต้องผ่านการทดสอบแรงดันน้ำถึงหนึ่งเท่าครึ่งของแรงดันใช้งานสูงสุดที่แนะนำ และทดสอบด้วยระบบไฟฟ้าเพื่อยืนยันความต่อเนื่องต่อ:
- AS2683, AS2594, AS1180, AS2117
- BSEN13765:2010, BS5842:1980
- EN13766:2010, EN ISO 8031:2009, EN ISO 1402
ฟิตติ้ง
สามารถติดตั้งอุปกรณ์ได้หลากหลาย เช่น Camlocks, Screwed fitting, flanges เป็นต้น
ฟิตติ้งวัสดุ - สแตนเลส, อลูมิเนียม, สั่งทำพิเศษ.
