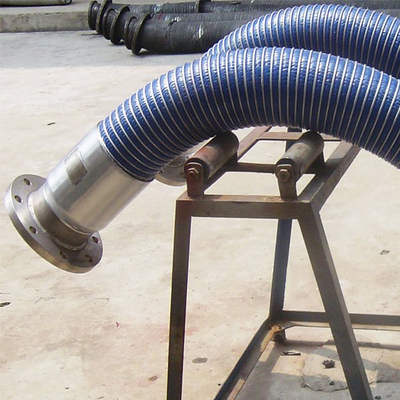

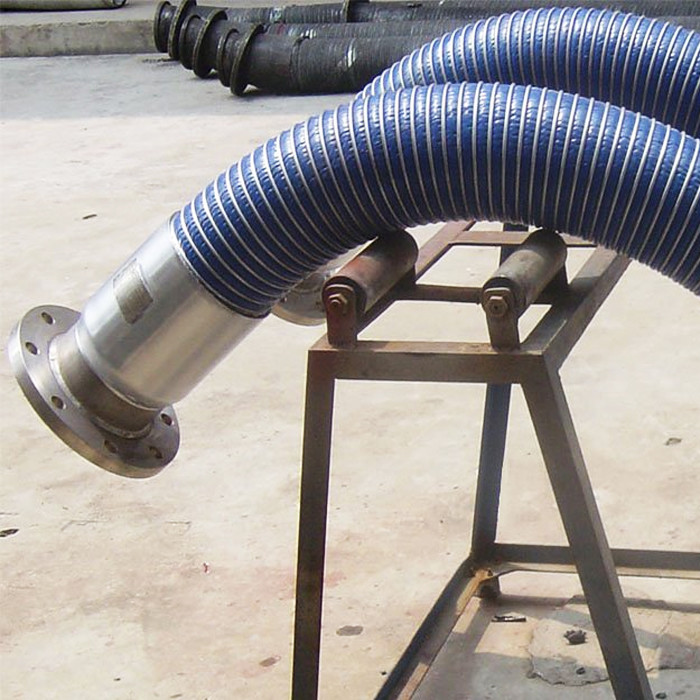

ท่อคอมโพสิต STS แบบยืดหยุ่น EN13766/13765 เทคโนโลยี 15Bar การถ่ายโอนน้ำมันเชื้อเพลิง
คำอธิบาย
การถ่ายโอน LNG เชิงพาณิชย์หลายร้อยรายการดำเนินการอย่างปลอดภัยและมีประสิทธิภาพทุกปีโดยใช้ระบบถ่ายโอนความปลอดภัยของ DockFender - ท่อ STS แบบผสมการรวมระบบ DockFender เข้ากับระบบถ่ายโอน LNG จะช่วยปกป้องระบบและทรัพย์สินอื่นๆ เช่น เรือ ท่อ และอุปกรณ์ในบริเวณที่เกิดการรั่วไหลความเสี่ยงของการบาดเจ็บต่อบุคลากรในพื้นที่ใกล้เคียงจึงลดลงและความเสี่ยงต่อการปนเปื้อนสู่ผู้อื่นและสิ่งแวดล้อมก็ลดลงอย่างมากเช่นกัน
ความเอาใจใส่และความขยันหมั่นเพียรที่แสดงให้เห็นในการว่าจ้างเทคโนโลยีที่ได้รับการพิสูจน์แล้วของ DockFender Hose Systems ให้เข้ากับระบบถ่ายโอน LNG เป็นสิ่งที่ช่วยปกป้องชื่อเสียงไม่ใช่แค่เจ้าของเรือ LNG และผู้ดำเนินการ LNG แต่ยังรวมถึงชื่อเสียงของภาคส่วน LNG โดยรวมด้วย
ข้อมูลจำเพาะ
| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | DockFender |
| หมายเลขรุ่น | DF-CH200 |
| วัสดุ | ไฟเบอร์คุณภาพสูง |
| สี | ตามความจำเป็น |
| แอปพลิเคชัน |
Ship-to-ship และ ship-to-shore |
| ชื่อ | ท่อคอมโพสิต STS แบบยืดหยุ่น EN13766/13765 เทคโนโลยี 15Bar การถ่ายโอนน้ำมันเชื้อเพลิง |
| ลักษณะเฉพาะ | ต้านทานน้ำมัน |
| ตัวอย่าง | ปกติฟรี |
| วิธีการผลิต | ปั้น |
| อุณหภูมิ | ~40-120 องศา |
| การบรรจุ | พาเลท |
| เวลานำ | 7-14 วัน |
| แบบอย่าง | ขนาด | ความกดดันจากการทำงาน | ปัจจัยด้านความปลอดภัย | รัศมีการดัด | น้ำหนัก | ความยาว | ||
| คอมโพสิต | [มม.] | [นิ้ว] | [บาร์] | [ปอนด์ต่อตารางนิ้ว] | [กิโลกรัม] | [ม.] | ||
| DF-CH20 | 20 | 3/4" | 16 | 230 | 6:1 | 80 | 0.8 | 40 |
| DF-CH25 | 25 | 1" | 16 | 230 | 6:1 | 100 | 1 | 40 |
| DF-CH32 | 32 | 11/4" | 16 | 230 | 6:1 | 125 | 1.3 | 40 |
| DF-CH40 | 40 | 11/2" | 16 | 230 | 6:1 | 140 | 1.5 | 40 |
| DF-CH50 | 50 | 2" | 16 | 230 | 6:1 | 180 | 2.5 | 40 |
| DF-CH65 | 65 | 21/2" | 16 | 230 | 6:1 | 200 | 3.3 | 40 |
| DF-CH80 | 80 | 3" | 16 | 230 | 6:1 | 260 | 4 | 40 |
| DF-CH100 | 100 | 4" | 16 | 230 | 6:1 | 380 | 6.8 | 40 |
| DF-CH125 | 125 | 5" | 16 | 230 | 6:1 | 440 | 9.2 | 40 |
| DF-CH150 | 150 | 6" | 16 | 230 | 6:1 | 500 | 13.2 | 40 |
| DF-CH200 | 200 | 8" | 16 | 230 | 6:1 | 750 | 18 | 40 |
| DF-CH250 | 250 | 10" | 16 | 230 | 6:1 | 900 | 26 | 25 |
| *หมายเหตุ: สามารถกำหนดขนาดต่างๆ ได้ตามความต้องการ | ||||||||
คุณสมบัติ
1. ทนต่อแรงดันบวกและลบได้ดี
2. ฟังก์ชั่นการคายประจุไฟฟ้าสถิต
3. สามารถรับแรงกดทับได้สูง ทนต่อการสึกหรอ
4. ทนต่ออุณหภูมิสูง
5. มีความทนทานต่อน้ำมันและทนต่อการกัดกร่อนของสารเคมีได้ดี
6. ใช้ความสนิทสนม แข็งแรง รู้สึกดี ไม่ติดสีสัน.
แอปพลิเคชั่น

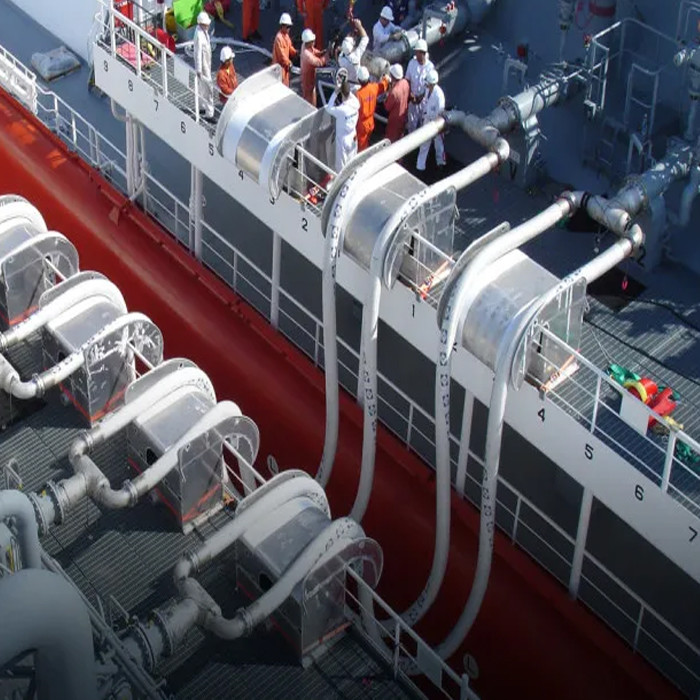

● Ship-to-ship และ ship-to-shore
● การถ่ายโอนจำนวนมากของ LNG
● บังเกอร์ LNG
● เหมาะสำหรับสายส่งกลับด้วยไอระเหย
● เรือบรรทุกน้ำมัน
ข้อดี

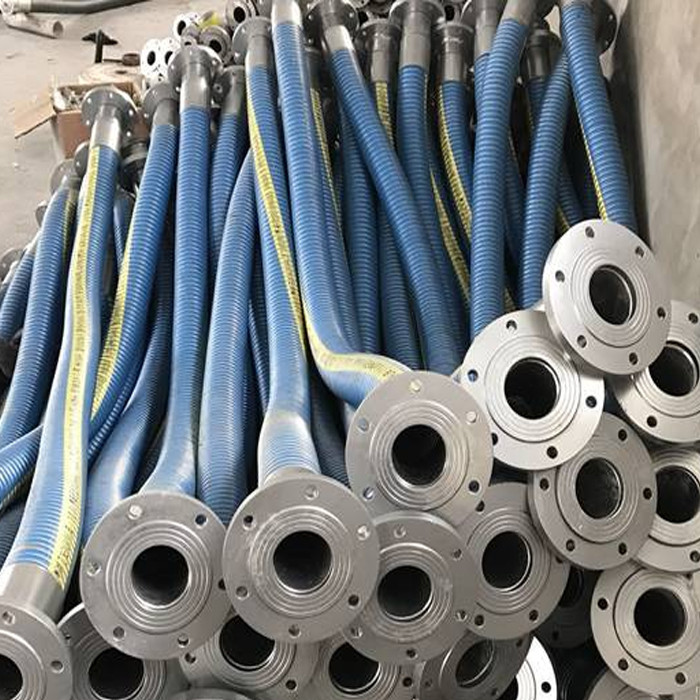

ประกอบท่อ
เนื่องจากมีการใช้การลำเลียงที่เป็นอันตรายบ่อยครั้ง ขอแนะนำให้ใช้ท่อคอมโพสิตกับข้อต่อยึดที่ถูกต้องเท่านั้นโดยปกติท่อคอมโพสิตจะติดตั้งโดยใช้วิธีการตีด้วยลวดหรือโดยการจีบภายนอกท่อทั้งหมดมีปัจจัยด้านความปลอดภัย 6 ต่อ 1
การทดสอบ
ชุดประกอบท่อทั้งหมดต้องผ่านการทดสอบแรงดันน้ำถึงหนึ่งเท่าครึ่งของแรงดันใช้งานสูงสุดที่แนะนำ และทดสอบด้วยระบบไฟฟ้าเพื่อยืนยันความต่อเนื่องต่อ:
- AS2683, AS2594, AS1180, AS2117
- BSEN13765:2010, BS5842:1980
- EN13766:2010, EN ISO 8031:2009, EN ISO 1402

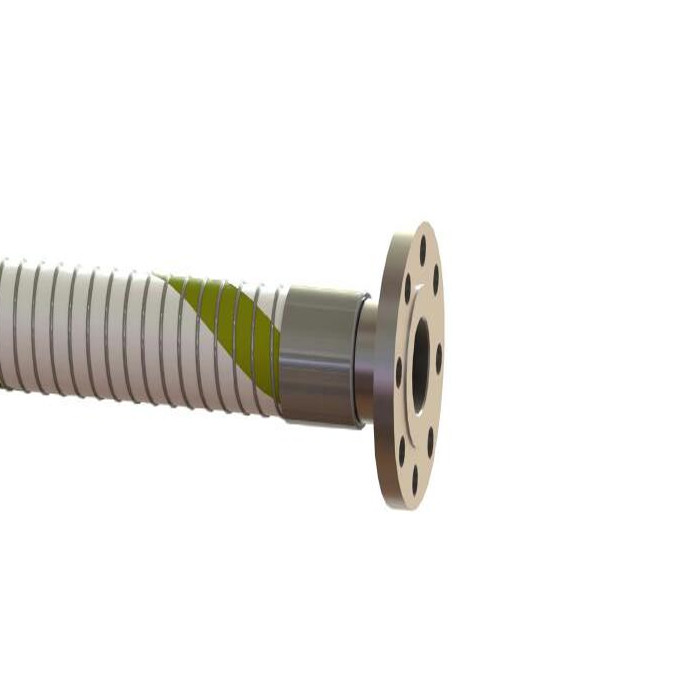

ฟิตติ้ง
สามารถติดตั้งอุปกรณ์ได้หลากหลาย เช่น Camlocks, Screwed fitting, flanges เป็นต้น
ฟิตติ้งวัสดุ - สแตนเลส, อลูมิเนียม, สั่งทำพิเศษ.
